Sinal de trânsito com Arduino

Para esta matéria, é necessário que você tenha conhecimentos prévios com Arduino, ou então, acesse nossa matéria Acendendo LED com Arduino.

Para este projeto será utilizado um Arduino Uno, um Protoboard, alguns Jumpers, um LED Verde, Vermelho e Branco.

Primeiramente faça a ligação dos LEDs no Arduino e na Protoboard, Aqui será utilizado as portas 8, 9, 10 e claro, GND do Arduino, na Protoboard utilize os pinos que achar melhor para seu projeto.

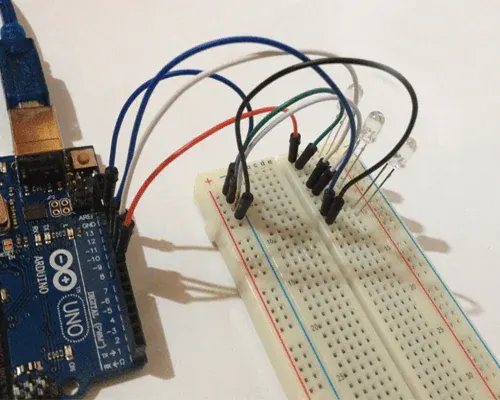

Abaixo é notório como foi feita toda a ligação.

Porta 8: LED Verde.

Porta 9: LED Branco.

Porta 10: Led Vermelho.

A programação consiste basicamente em seguir o fluxo lógico de um semáforo, que é:

1 – Acender LED Verde.

2 – Aguardar alguns segundos.

3 – Apagar LED Verde.

4 – Acender LED Branco.

5 – Aguardar alguns segundos.

6 – Apagar LED Branco.

7 – Acender LED Vermelho.

8 – Aguardar alguns segundos;

9 – Apagar LED Vermelho.

10 – Volta para o passo 1.

Veja toda a programação abaixo.

Código 01:

/*
  Declaramos três variáveis que devem armazenar o número das portas.
*/
int pin = 8;
int pin2 = 9;
int pin3 = 10;

void setup() {
  /*
    Informamos que as portas 8, 9 e 10 serão saída.
  */
  pinMode(pin, OUTPUT);
  pinMode(pin2, OUTPUT);
  pinMode(pin3, OUTPUT);
}

void loop() {
  /*
    Aplicamos o fluxo de um semáforo.
    1 – Acender LED Verde.
    2 – Aguardar alguns segundos.
    3 – Apagar LED Verde.
    4 – Acender LED Branco.
    5 – Aguardar alguns segundos.
    6 – Apagar LED Branco.
    7 – Acender LED Vermelho.
    8 – Aguardar alguns segundos;
    9 – Apagar LED Vermelho.
    10 – Volta para o passo 1.
  */
 digitalWrite(pin, HIGH);
 delay(4000);//Aguarda quatro segundos.

  digitalWrite(pin, LOW);
  digitalWrite(pin2, HIGH);
 delay(2000);//Aguarda dois segundos.

  digitalWrite(pin2, LOW);
  digitalWrite(pin3, HIGH);
 delay(4000);//Aguarda quatro segundos.
  digitalWrite(pin3, LOW);
}

No vídeo abaixo, você pode conferir o resultado final do Projeto.
